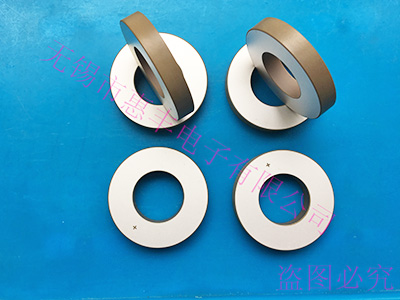

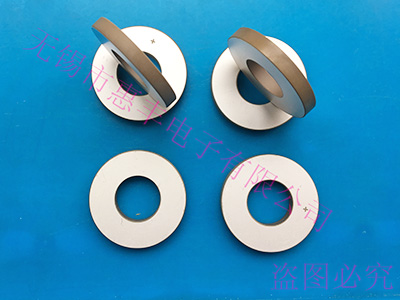

L1 Φ35xΦ15x5.5圓環
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ35 |
Φ15 |
5.5 |
1、應用：
適用于超聲清洗。
2、主要性能參數：
2.1 頻率: Fr=43.5KHz
2.2 靜態電容: CT=1550pF~1800pF
2.3 誘電損失: tanδ=max.0.5%
2.4 機電耦合系數：Kp≥0.42
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

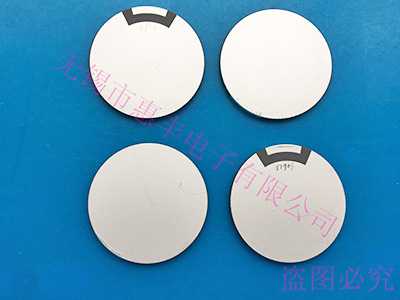

L1 Φ50x2.6卷
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ50 |
- |
2.6 |
1、應用：
適用于超聲清洗。
2、主要性能參數：
2.1 頻率: Fr=44KHz
2.2 靜態電容: CT=8400pF±12.5%
2.3 誘電損失: tanδ=max.0.4%
2.4 壓電應變常數：d33≥300P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

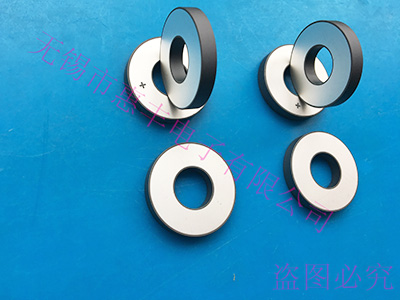

P44 Φ38xΦ15x5.0圓環
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ38 |
Φ15 |
5.0 |
1、應用：
適用于超聲清洗。
2、主要性能參數：
2.1 頻率: Fr=41KHz
2.2 靜態電容: CT=2100pF~2500pF
2.3 誘電損失: tanδ=max.0.5%
2.4 機電耦合系數：Kp≥0.395
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

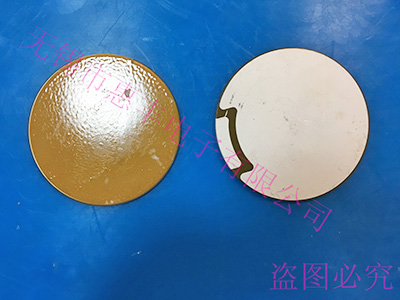

P44 Φ50x3.0卷
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ50 |
- |
3.0 |
1、應用：
適用于超聲清洗。
2、主要性能參數：
2.1 頻率: Fr=45.5KHz
2.2 靜態電容: CT=6500pF±12.5%
2.3 誘電損失: tanδ=max.0.4%
2.4 機電耦合系數：Kp≥0.53
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

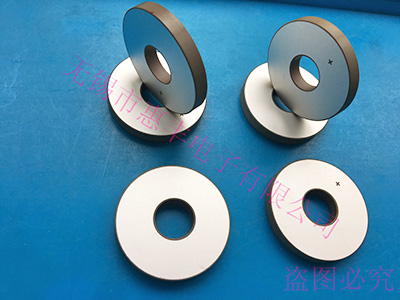

P81 Φ38xΦ15x5.0圓環
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ38 |
Φ15 |
5.0 |
1、應用：
適用于超聲清洗。
2、主要性能參數：
2.1 頻率: Fr=43KHz
2.2 靜態電容: CT=1850pF±10%
2.3 誘電損失: tanδ=max.0.5%
2.4 機電耦合系數：Kp≥0.37
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

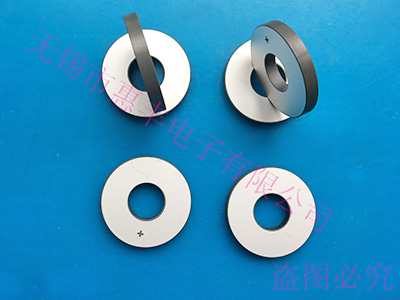

P81 Φ45xΦ15x5.0圓環
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ45 |
Φ15 |
5.0 |
1、應用：
適用于超聲清洗。
2、主要性能參數：
2.1 頻率: Fr=38KHz
2.2 靜態電容: CT=2560pF±15%
2.3 誘電損失: tanδ=max.0.5%
2.4 機電耦合系數：Kp≥0.40
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

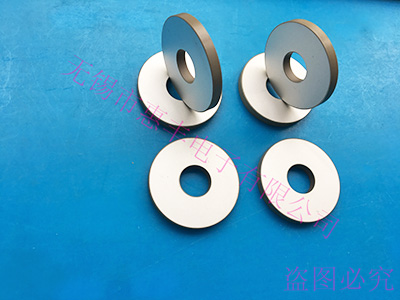

P81 Φ50xΦ17x6.5圓環
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ50 |
Φ17 |
6.5 |
1、應用：
適用于超聲清洗。
2、主要性能參數：
2.1 頻率: Fr=35.2KHz
2.2 靜態電容: CT=2300pF±12.5%
2.3 誘電損失: tanδ=max.0.5%
2.4 機電耦合系數：Kp≥0.40
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

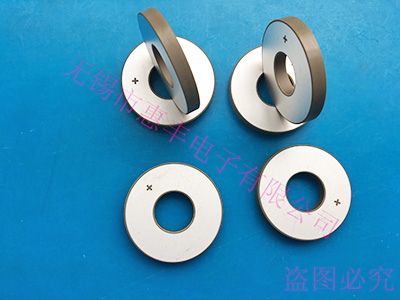

P81 Φ50xΦ23x6.5圓環
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ50 |
Φ23 |
6.5 |
1、應用：
適用于超聲清洗。
2、主要性能參數：
2.1 頻率: Fr=31KHz
2.2 靜態電容: CT=2155pF±12.5%
2.3 誘電損失: tanδ=max.0.5%
2.4 機電耦合系數：Kp≥0.376
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms
P81 Φ60xΦ30x10圓環
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ60 |
Φ30 |
10 |
1、應用：
適用于超聲清洗。
2、主要性能參數：
2.1 頻率: Fr=25.5KHz
2.2 靜態電容: CT=1975pF±6.3%
2.3 誘電損失: tanδ=max.0.5%
2.4 機電耦合系數：Kp≥0.37
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms
P81,Φ74x2.5方卷
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ74 |
- |
2.5 |
1、應用：
適用于超聲清洗。
2、主要性能參數：
2.1 厚度頻率: Fst=825KHz
2.2 靜態電容: CT=16nF±12.5%
2.3 誘電損失: tanδ=max.0.4%
2.4 壓電應變常數：d33≥230P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms
